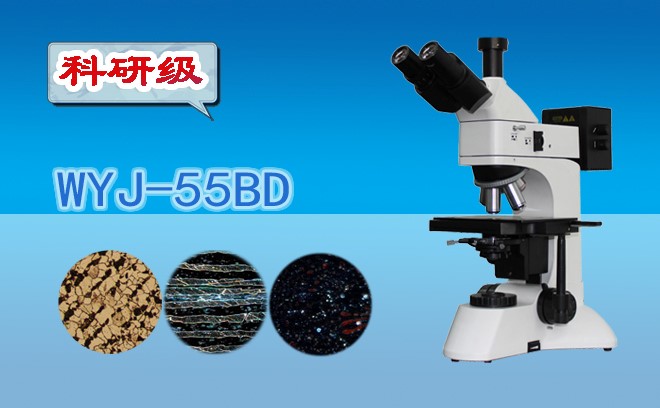

三目暗場金相羞羞网页在线观看WYJ-55BD采用優良的無限遠光學係統與多功能、模塊化的設計理念，帶有偏光裝置、暗場裝置,可實現偏光觀察、暗場觀察等功能。緊湊穩定的高剛性主體，充分體現了羞羞网页在线观看操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用於薄片試樣的金相、礦相、晶體、矽片、電路基板、FPD等結構分析和研究，或用於觀察材料表麵特性，如：劃痕、裂紋、噴塗的均勻性等分析研究。是金屬學、礦物學、精密工程學、電子學、半導體工業、矽片製造業、電子信息產業等觀察研究的理想儀器。總放大倍數：50-600X
◆產品特點：
1、采用了先進的無限遠光路設計，提供了出色的光學係統。
2、采用大視野目鏡和明暗場長距平場物鏡，視場平坦,成像清晰。
3、配置了偏光、暗場裝置、可選配微分幹涉裝置，拓展了功能。
4、整機采用了防黴處理，保護了鏡頭，延長了儀器的使用壽命。
5、兩路光路自由切換輸出，一路用於觀察，一路連接攝像裝置。
◆典型應用：
1、電子工業製造業對矽片、電路基板、FPD、PCB板、芯片檢驗。
2、觀察材料表麵的某些特性，3、分析金屬、礦相內部結構組織。
一、羞羞网页在线观看參數：
序號
名稱
技術參數
01
平場目鏡
大視野WF10X(Φ22mm)
02
明暗平場物鏡
無限遠長距PLL 5X/0.10、10X/0.25、20X/0.40、40X/0.60、60X/0.75
03
總放大倍數
50X-600X
04
觀察頭
三目，鉸鏈式30°傾斜可360°旋轉
05
轉換器
五孔(內向式滾珠內定位)
06
粗微調焦機構
粗微動同軸調焦,帶鎖緊和限位裝置,微動格值:2μm.
07
載物台
雙層機械移動式(尺寸:210mmX140mm,移動範圍: 75mmX50mm)
08
光瞳距離
53-75mm
09
濾色片
藍、磨砂
10
聚光鏡
阿貝聚光鏡N.A.1.25，帶可變光闌，可上下升降
11
落射照明係統
12V30W鹵素燈, 亮度可調
內置視場光闌、孔徑光闌、(藍、綠、黃、磨砂玻璃)濾色片轉換裝置
12
暗場偏光裝置
推拉式起偏振器 暗場可移出視場
13
透射照明係統
12V30W 鹵素燈,亮度可調
14
儀器重量
淨重10.0公斤 毛重12.0公斤
15
儀器尺寸
儀器尺寸26X46X55（cm） 包裝尺寸28X35X65(cm)
二、目鏡參數：
型號
T ype放大倍率
Magnification視場直徑(mm)
F.O.V外徑(mm)
Tube diameterWF10X/22
10X
Φ22
Φ30
三、物鏡參數：
放大倍率 Magnification數值孔徑 N.A
分辨率 R(μm)
工作距離WD(mm)
共軛距離Conjugate(mm)
齊焦距離Parfocus(mm)
蓋玻片厚度CoverGlass(mm)
5X
0.12
2.10
9.70
∞
45
無
10X
0.25
1.10
9.30
∞
45
無
20X
0.40
0.70
7.23
∞
45
無
40X
0.60
0.55
3.00
∞
45
無
60X
0.75
0.42
1.90
∞
45
無
